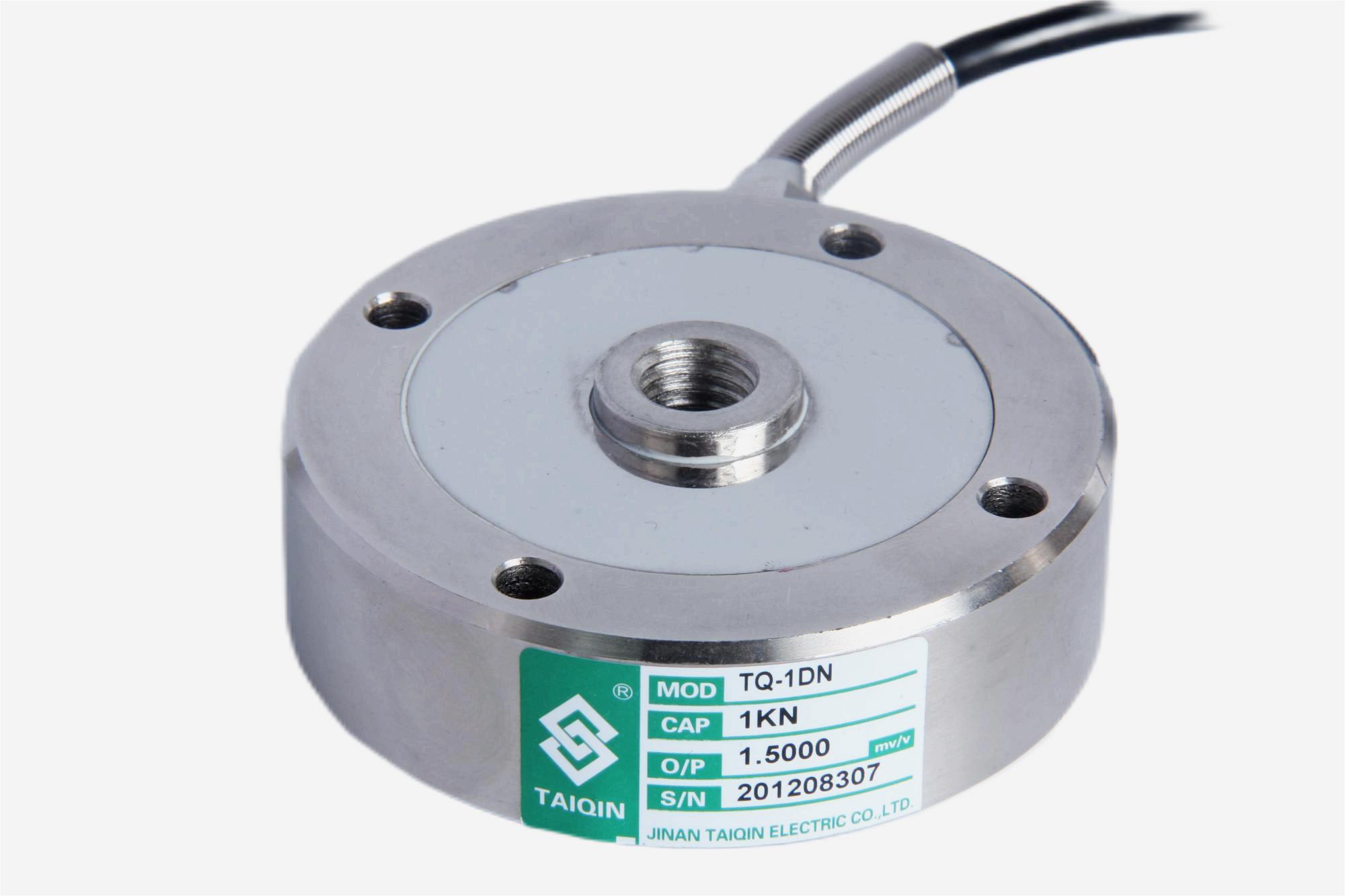

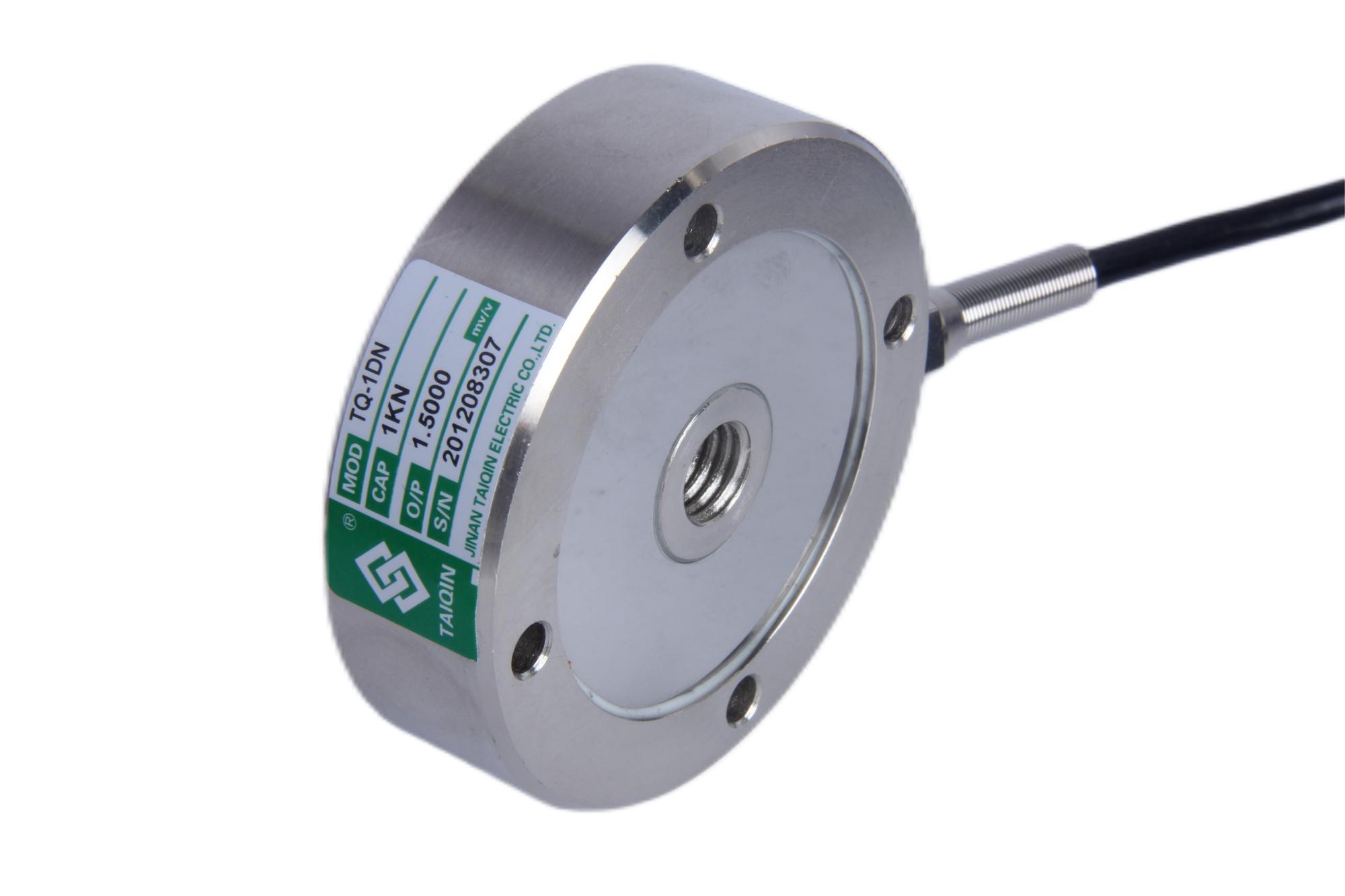

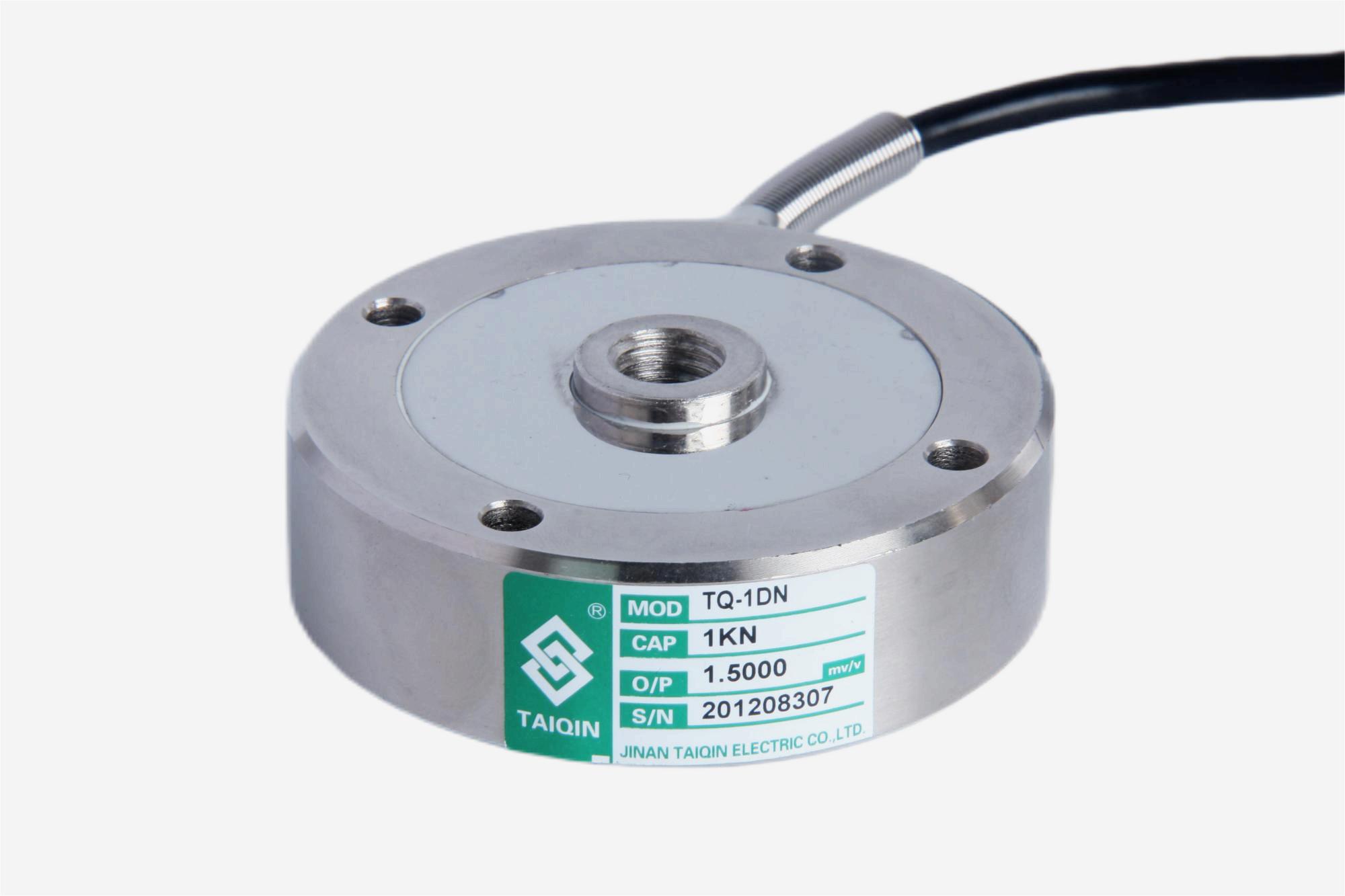

TQ-1DN小輪輻式測力傳感器
編號：10241
查看：
發布：2021-08-05
TQ-1DN小輪輻式測力傳感器適用于皮帶秤，料斗秤，拉力試驗機等設備的力值測量。
編號：10241
查看：
發布：2021-08-05
TQ-1DN小輪輻式測力傳感器適用于皮帶秤，料斗秤，拉力試驗機等設備的力值測量。
產品特點：TQ-1DN小輪輻式測力傳感器外形小巧，精度高，抗偏載能力強。
產品用途：TQ-1DN小輪輻式測力傳感器適用于皮帶秤，料斗秤，拉力試驗機等設備的力值測量。
量程： 500N(50kg);1kN(100kg);2kN(200kg);5kN(500kg);10kN(1t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 50kg，100kg，200kg，500kg，1t |
2 | 綜合精度 | ≤0.1%F.S |
3 | 靈敏度 | 2.0mV/V±0.25% |
4 | 輸入阻抗 | 387±20Ω |
5 | 輸出阻抗 | 350±5Ω |
6 | 絕緣阻抗 | ≥5000MΩ |
7 | 工作溫度范圍 | -10~70℃ |
8 | 安全過載 | 150％F.S |
9 | 材質 | 合金鋼 |
10 | 電纜 | 5m |
11 | 接線方式 | 紅……E+（電源正） 黑……E-（電源負） 綠……S+（信號正） 白……S-（信號負） |
量程 量程（t） D D1 H H1 T N-Φd 500N-10kN 0.05-1 75 62 25 22 M12×1.75 4-Φ5.2
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
